Minggu, 06 Oktober 2013

SERVICE NOKIA HP 100

NOKIA 100 LOCAL MODE SOLUTION

NOKIA 100 LOCAL MODE SOLUTION

Jika menjumpai di Nokia 100 dipasang batre keluar tulisan local mode atau test mode bisa di paastikan dari jalur bsi yang bermasalah akan tetapi jika kita cek pake alat flasher ufs3 ,mxkey ataupun box yang lain tidak terdeteksi atau error boot maka di pastikan 90% jalur bsi nya dan beberapa gambar di bawah ini mungkin bisa menyelesaikan permasalahan itu berikut ini gambar-gambarnya semoga sukses selalu







Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.


NOKIA 100 NETWORK SOLUTION

NOKIA 100 NETWORK SOLUTION

Sewaktu rekan-rekan tehnisi menjumpai nokia 100 sinyal lemah ,di pake telpon putus-putus,dan sudah di cek di berbagai box flasher ada keteranganya network failed juga sudah di ganti dengan permanent management (pm) masih sama saja gak keluar jaringan maka kali ini saya postkan gambar komponen mana saja yang berhubungan dengan permasalahan jaringan pada nokia 100 di bawah ini gambarnya


Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.



NOKIA 100,101 RINGER SPEAKER SOLUTION


NOKIA 100,101 RINGER SPEAKER SOLUTION
Karena speaker dan buzzer menjadi satu maka kali ini kami mencoba mempostkan jalur mulai dari titik speker sampe menuju resistor yang mana bila ada salah satu jalur yang putus tinggal menjumpernya bila perlu ganti pakai resistor yang baru ataupun kanibalan dari hp yang sejenis seri xgold semoga dapat membantu rekan semua untuk mengatasi permasalahan nokia 101 di bawah ini gambarnya


Untuk lebih detailnya jalurnya yang menuju cpu dan bila bermasalah coba di goyang dulu cpu nya memakai blower jika kali ini akan saya postkan gambar yang menuju cpu semoga bisa membantu rekan sekalian dan bisa jadi nota inilah gambarnya


Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.



NOKIA 100 DISPLAY SOLUTION

NOKIA 100 DISPLAY SOLUTION

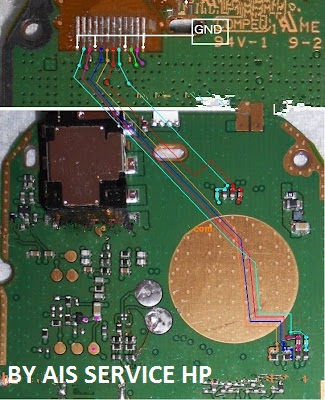

Nokia 100 permasalahanya hampir sama dengan nokia 1202,1661,1280,1616 dan sejenisnya jika di cek di ufs lcd uknown,di cek selftes display failed itu di karenakan ada sebagian jalur lcd yang putus dan kali ini akan saya postkan gambar jalur lcd dan juga jalur lampunya yang mana gambar ini bisa menunjukkan dimana letak kerusakan jalur lcd sebelumnya harus di cek satu-satu kalau putus tinggal menjumpernya dan inilah gambarnya



 Satu gambar lagi yang bisa buat acuan dalam penyelasaian masalah lcd maupun lampu pada nokia 100 yang mana kasus ini sering terjadi pada lcd yang disolder ! jalurnya entah korosi maupun putus saat di solder beerikut ini gambar versi yang lain


Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.


NOKIA 100 INSERT SIM SOLUTION

NOKIA 100 INSERT SIM SOLUTION

Nokia 100 dan 101 berhubung mesinnya sama maka solusinya tak jadikan satu dalam pertemuan kali ini yang saya bahas pertama nokia 100 adalah permasalahan sim karena saya juga banyak servisan hp ini yang masuk dan sudah saya cek sesuai pengukuran dan sudah saya coba hasilnya 100% sukses berikut ini gambar yang saya maksutkan



Sebelumnya di cek seperti gambar di atas semua jalurnya kalo ada yang putus tinggal menjumpernya dan di baawah ini jalur yang menuju pada ic simnya bila cara di atas tidak berhasil bisa dipastikan jalur menuju ic sim card yang bermasalah dan di bawah ini jalur dari bawah ic sim yang mana sebagai kunci kerusakan tersebut


Semoga kedua gambar di atas bisa menuntaskan permasalahan sim pada nokia 100 tetapi juga bisa dari jalur resistor yang korosi ataupun short dan di cek bila putus juga tinggal menjumperrnya dan bisa sebagai acuan lain ! ini gambar yang lain yang hampir sama gambar ini jalur ke resistor-resistor di atas sim


Yang terakhir untuk permasalahan kedua sim yang tidak terbaca bisa di cek atau di lihat gambar di bawah ini untuk pengecekkan jalurnya gunakan multi tester untuk mengukur resistensinya bila ada yang hilang atau gak keluar tinggal menjumpernya dari ic sim berikut inilah gambarnay semoga bermanfaat bagi rekan-rekan semua

Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.



NOKIA 100 MIC SOLUTION

NOKIA 100 MIC SOLUTION

 Nokia 100 bila menjumpai mic bermasalah pasti mudah tinggal menggantinya dan permasalahan beres tetapi bila sudah di ganti berkali-kali tidak bunyi pastilah sangat menjengkelkan dan kali ini kami akan postkan skema atau gambar jalur micropon yang menjadi kunci utama kerusakan mic pada nokia 100 dan di bawah inilah gambarnaya


Jika gambar di atas kurang bisa di fahami kami minta maaf dan kami akan postkan lagi gambar yang lain yang bisa mengatasi permasalahan mic pada nokia 100 maupun nokia101 di bawah inilah gambar yang kami maksutkan


Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.



NOKIA 100 INSERT MEMORY CARD SOLUTION

NOKIA 100 INSERT MEMORY CARD SOLUTION

Dikarena posisi jalur ke konektor mmc sulit posisinya atau berada di dalam konektor mmc maka kali ini akan kami bahas jalur v mmc maupun ke konektor ,di cek dulu bila ada jalur yang gak keluar resistensinya ataupun putus jalur mmc nya maka bisa di lihat gambar di bawah ini sebagai acuan penyelesaian masalah mmc pada nokia 100


kali ini akan kami poskan gambar yang menyebabkan permasalahan tersebut sehingga dapat memperbaikinya dan bisa di lihat gambar di bawah ini yaitu cukup di blower dan dan di goyang saja apabila masih belum bisa bisa di selesaikan dengan gambar kedua


Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.




NOKIA 100 CHARGING SOLUTION

NOKIA 100 CHARGING SOLUTION

Sewaktu kami menjumpai nokia 100 di ces tidak jalan maupun tidak mengisi maka langkah yang kami lakukan cek dulu  pm nya pake box flasher jika menjumpai semua passed sudah di pastikan pm ok langkah selanjutnya kita masuk ke hardwarenya dan di ganti konektor baru dulu kalau sama saja bisa di pastika ada jalurnya yang bermasalah di bawah ini gambar yang dapat di gunakan acuan pengerjaan permasalahan tersebut


jika di cek masih ok semua bisa disebabkan oleh komponen yang lain yaitu komponen dekat konektor batre yaitu dioda ces yang biasanya juga menyebabkan permasalahan tidak mengisi pada nokia 100 di bawah inin gamabrnya


yang terakhir bila di ces jalan kok sebentar sudah berhenti ladi maka harus mengganti komponen di bawah ini sebagai kunci sumber permasalahan ces di nokia 100 dan dapat di ambilkan dari beberapa hp dct4 xgold entah dari nokia 1280,1800 maupun 1616

]
Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.




NOKIA 100 LIGHT SOLUTION

NOKIA 100 LIGHT SOLUTION

Jika kita menjumpai nokia 100 mati lampu baawah maupun lampu lcd nya biasanya di sebabkan oleh bermacam-macam hal seperti kena air ,korosi maupun putus jalur kali ini akan kami postkan beberapa gambar yang dapat membantu rekan semua mengatasi permasalahan lampu pada nokia 100 di bawah ini salah satu nya


Sebelumnya di cek dulu bila lampunya mati di ganti lampu dulu dan di ukur sesuai syarat kerja lampu bila gambar sudah dapat membantu menyelesaiakan masalah lampu nokia 100 bila belum ini jalur nya versi yang lain smoga dapat mengatasi permsalahan lampu di nokia 100 di bawah ini gambarnya


Dan satu lagi gambar yang udah tested berkali-kali pada nokia 100 maupun nokia 101 di bawah ini gambar yang terakhir yang semoga bisa menjadikan nota bagi rekan semua bila ketiga gambar semua ini belum dapat mengatasinya biasanya terjadi putusnya jalur maka di cek semua jalurnya



Untuk lebih detailnya tips dan trik baru tentang masalah ini teruslah mengunjungi halaman ini!
Kami akan terus memperbaruinya  tepat waktu dengan postingan yang baru dan Anda dapat  membacanya juga untuk  informasi lebih lanjut.
